感应门的钢架轨道扭簧的安装

人气:发表时间:2022-08-11 12:01:43
感应门的钢架轨道扭簧的安装

感应门主要分类为:翻板感应门与平移感应门。尤其是门洞较大,不便安装地面门体的地方起到方便、快捷开启作用。下面来看看感应门的钢架轨道扭簧的安装吧。

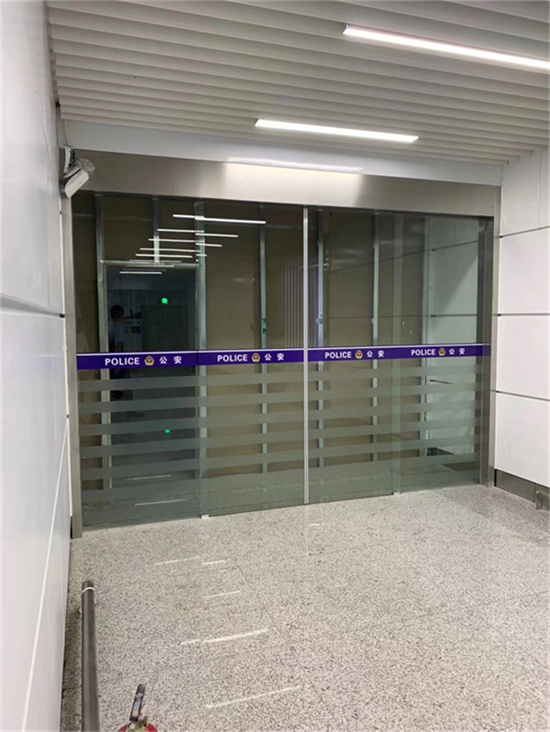

感应门的钢架轨道扭簧的安装

(图片来自网络)

欣赏更多木门图片

感应门钢架的安装

用标准规格的钢架立于洞口的两侧,保证钢架的垂直度和水平度,然后用10个M10×110㎜的膨胀螺栓固定到墙壁上,保证每个点能承受1000N的垂直拉力而不脱落、不松动,并注意避开轨道固定件的安装位置。

感应门轨道的安装

根据门板的宽度和高度确定两轨道固定件的位置并用水平管测水平,再用M8×41㎜的方头螺钉固定。

用卷尺测准水平轨与墙壁及两水平轨之间的间距,用水平尺测准水平轨的水平,然后用M6.4×14㎜的小帽螺丝和六角螺帽将水平轨连接件与水平轨和轨道固定件连接固定。

用带眼角钢制成两个三角架,然后将其与水平轨的末端用M6.4×14㎜的小帽螺丝、螺帽连接,并用M8×70㎜的膨胀螺栓固定到

天棚或墙壁上。


感应门的钢架轨道扭簧的安装


感应门扭簧的安装

将扭簧中心支架、尼龙胶圈、固定法兰、与门体重量相匹配的扭簧、锁紧法兰、绕线轮、轴承支架按顺序(分清左右侧)套在镀锌钢管上,并注意各零部件是否安装正确。

用M8×41㎜的方头螺钉将扭簧中心支架固定到洞口上部中间位置的短木板上,并注意避开链盒的安装位置。

用M8×40㎜的螺栓将扭簧中心支架、尼龙胶圈、固定法兰和扭簧连接,再将扭簧和锁紧法兰连接。

然后将轴承支架的下端用M9.5×19㎜的大帽螺丝和螺帽与水平轨连接件连接固定,轴承支架的上端用M8×41㎜的方头螺钉固定到侧木框上
